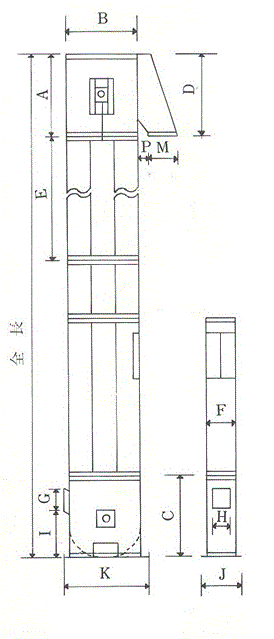

昇降機(バケットエレベーター)仕様一覧
 |
| | 4吋 | 5吋 | 6吋 | 7吋 | 8吋 | 10吋 |
A | 頭部高さ | 450 | 450 | 600 | 700 | 800 | 900 |
B | 頭部横幅 | 360 | 410 | 450 | 585 | 640 | 770 |
C | 下部高さ | 450 | 450 | 600 | 600 | 600 | 700 |
D | 投げ口高さ | 450 | 490 | 570 | 650 | 720 | 800 |
E | 中間ケース高さ | 900 | 900 | 900 | 1200 | 1200 | 1200 |
F | 中間ケース厚み | 150 | 170 | 200 | 230 | 250 | 330 |
G | 入口金物長さ | 190 | 100 | 115 | 165 | 165 | 180 |
H | 入口金物幅 | 80 | 80 | 98 | 127 | 127 | 250 |
I | 入口金物位置 | 190 | 200 | 210 | 250 | 270 | 300 |
J | 厚みフランジ外寸 | 190 | 210 | 240 | 280 | 300 | 300 |
K | 幅フランジ外寸 | 400 | 450 | 490 | 635 | 690 | 830 |
M | 投げ口内寸 | 150 | 170 | 200 | 230 | 250 | 330 |
P | 投げ口距離 | 90 | 110 | 150 | 100 | 100 | 100 |
| 中車 | 6"x4" | 7"x5" | 7.5"x6" | 9"x7" | 10"x8" | 12"x10" |
| シャフト径 | Φ25 | Φ25 | Φ25 | Φ30 | Φ30 | Φ35 |
| 板厚 | 0.8 | 0.8 | 1.0 | 1.2 | 1.2 | 1.2 |
| 能力(理論値) | 3.7t/h | 4.6t/h | 9.0t/h | 12.6t/h | 19.2t/h | 39.5t/h |
| 能力(玄米)ρ=0.8 | 3.0t/h | 3.5t/h | 7t/h | 10.5t/h | 15t/h | 31t/h |
| 能力(籾)ρ=0.56 | 2.0t/h | 2.5t/h | 5.0t/h | 7.0t/h | 10.5t/h | 22.0t/h |
| モータ(機長10m以下時) | 0.4kW | 0.4kW | 0.75kW | 0.75kW | 1.5kW | 2.2kW |
| | 4吋 | 5吋 | 6吋 | 7吋 | 8吋 | 10吋 |
能力は目安であり、搬送能力を保証するものではありません。米、麦以外で使用される場合は別途ご相談ください(砂等も実績あります)。
機長が10mを超える場合は、高出力モータやゴムライニング加工、逆転防止が追加されます。
